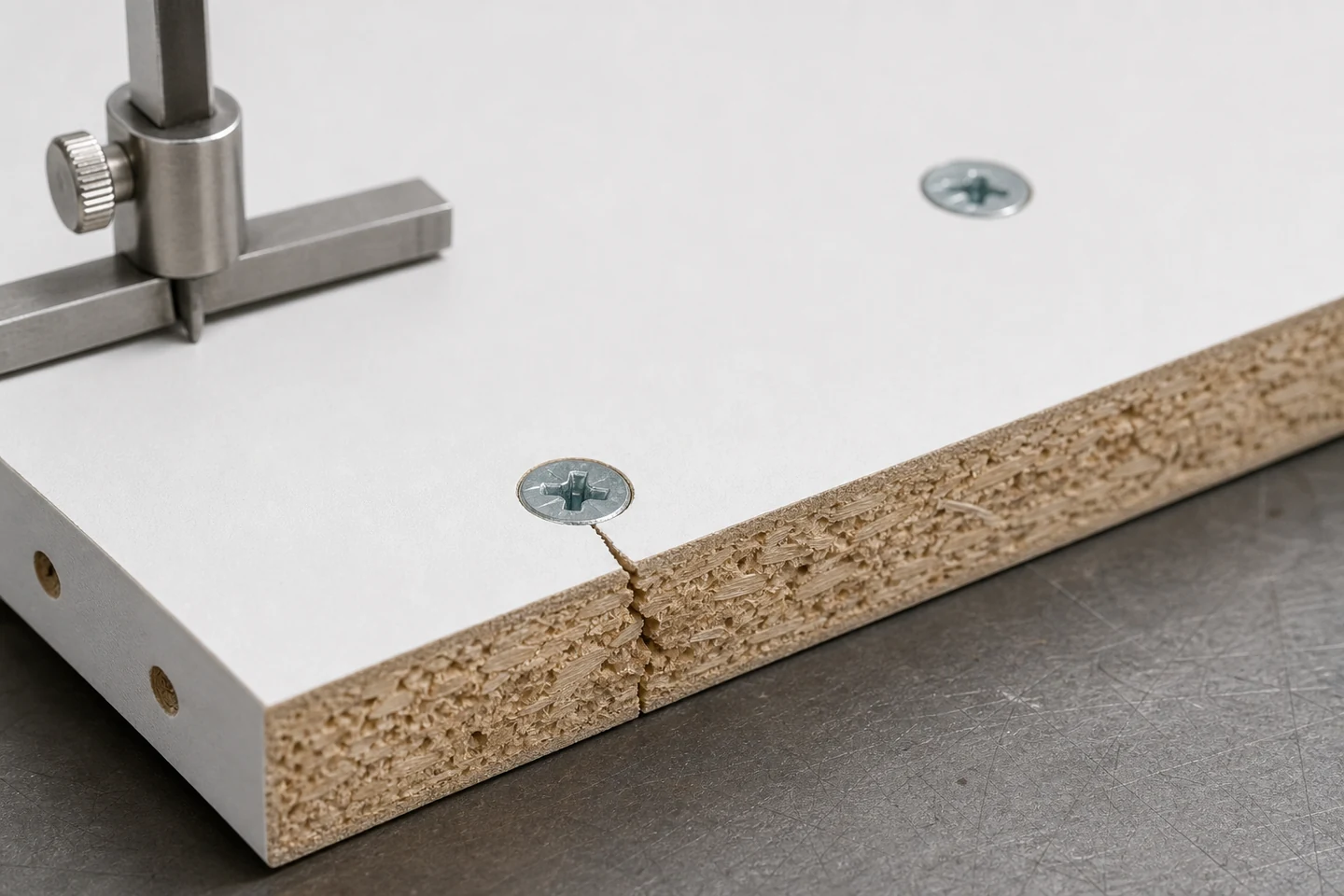

Eine Spanplattenschraube kann die Plattenkante spalten, wenn die lokale Ausdehnung und Spannung die Belastbarkeit der Spanplattenstruktur an dieser Stelle überschreiten. Der Randabstand ist wichtig, aber auch die Vorbohrung, der Schraubendurchmesser und das Gewinde, die Senkwirkung, die Plattenstärke und -dichte, Feuchtigkeitsschäden, die Unterstützung, die Ausrichtung, die Geometrie der Befestigungselemente und wie weit die Schraube nach dem Klemmen weiter angezogen wird.
Die sinnvolle Antwort ist eine Risikokarte für Kanten, die aus repräsentativen Platten erstellt wird, und nicht ein universeller Abstand, der von einer anderen Schraube oder Platte kopiert wurde.
Erfassen Sie die fehlerhafte Kante, bevor Sie sie öffnen.
Fotografieren Sie die Vorderseite, die Kante, die Rückseite, den Schraubenkopf, die angeschlossenen Beschläge und den Riss unter der Beleuchtung. Markieren Sie den Rissbeginn und ob er der Oberflächenschicht, dem Kern, dem Vorbohrloch, einem benachbarten Loch oder der Kante des Beschlags folgt.
Dokumentieren Sie, ob der Riss beim Bohren, Eindrehen der Schraube, endgültigen Anziehen, Bestücken der Bauteile oder im späteren Betrieb entstanden ist. Bewahren Sie lose Partikel und die entfernte Schraube mit der entsprechenden Fundstelle auf.
Erstellen Sie die Risikokarte aus sieben Eingaben.
- Hersteller oder Referenz der Platte, Dicke, Zustand und Charge.
- Abstand von der Lochmitte zu jeder relevanten Kante.
- Schraubendurchmesser, Länge, Kopf, Gewinde, Spitze und Oberflächenbeschaffenheit.
- Pilotdurchmesser und -tiefe, einschließlich Bohrzustand und Rundlauf.
- Treiber, Bohrer, Ausrichtung, Geschwindigkeit, Kupplung oder Anzugsmethode.
- Hardwarebohrung, Senkung, Bauteilstapel und Klemmreihenfolge.
- Stütze unterhalb der Platte und Abstand zu angrenzenden Befestigungspunkten.
Fehlt einer dieser Eingangsparameter, ist es leicht, den Randabstand für einen Fehler verantwortlich zu machen, der durch eine andere Kombination verursacht wurde.
Verwenden Sie eine Positionsleiter an einem Reststück desselben Brettes.
Legen Sie mehrere zulässige Kandidatenpositionen von weniger anspruchsvoll bis anspruchsvoller fest. Fixieren Sie Schraube, Pilot, Treiber, Stütze, Hardware-Simulation und Bediener. Installieren Sie mehrere Proben an jeder Position und prüfen Sie Ausbeulungen an der Oberfläche, Kantenrisse, Abbröckeln, Sitz, Drehung und Beschädigungen auf der Rückseite.
| Ergebnis | Interpretation zum Test | Nächste einzelne Änderung |
|---|---|---|
| Die Spaltung beginnt während der Pilotbohrung. | Bohrbedingungen, Pilotgeometrie, Kantenposition, schwaches Brett | Bohrverfahren und Material prüfen |
| Die Aufteilung beginnt, sobald der Thread eintritt. | Verschiebung, Ausrichtung, Schraubengeometrie, Pilotgröße | Vergleichen Sie eine zugelassene Zubereitungsänderung |
| Die Spaltung beginnt beim endgültigen Festziehen. | Kopfverkeiltheit, Hardware-Sitz, übermäßiges Anziehen | Spannanschlag und Geometrie definieren |
| Die Aufteilung erfolgt nach dem Laden. | Gelenkbewegung, zyklische Belastung, unzureichendes lokales Material | Überprüfung des Hardware- und Komponentendesigns |
Die beste Position unter realen Montagebedingungen auf die Probe stellen
Fügen Sie die tatsächliche Hardware, den Komponentenaufbau, den Zugriffswinkel und die Produktionsunterstützung hinzu. Testen Sie in der Nähe benachbarter Bohrungen und an beiden Enden des zulässigen Platinenabschnitts, falls das Produktdesign diese Positionen vorsieht. Ein Mittelplatinen-Coupon kann die Randinteraktion verdecken, die im fertigen Gehäuse relevant ist.
Prüfen Sie die Platine nach einer festgelegten Wartezeit und nach der für das Produkt üblichen Servicebewegung. Erzeugen Sie keine künstliche Belastung ohne zugelassenes Verfahren.
Prozesskorrektur von Konstruktionskorrektur trennen
Eine Prozesskorrektur kann eine kontrollierte Pilotbohrung, rechtwinklige Ausrichtung, stabile Unterstützung, geprüfte Schraube und einen definierten Anzugsanschlag umfassen. Eine Konstruktionskorrektur kann das Versetzen der Befestigung, den Austausch von Bauteilen, das Hinzufügen eines Einsatzes, die Änderung der Leiterplattenstärke oder -konstruktion oder den Austausch des Verbindungskonzepts erfordern.
Eine größere Schraube ist nicht automatisch eine Reparatur. Sie verdrängt mehr Material und kann das Ausbrechen der Kante verschlimmern. Ebenso kann ein größerer Zentrierstift das Aufspalten verringern, aber Material entfernen, das für den Gewindeeingriff benötigt wird. Beide Ergebnisse müssen gemeinsam bewertet werden.
Veröffentliche die Karte mit einer Stoppregel
Dokumentieren Sie die freigegebene Platte, Schraube, Pilotbohrung, Position, Werkzeugeinstellung, Stütze, Hardware, Musterfotos und Abnahmekriterien. Fügen Sie eine Abbruchregel für brüchige Platten, sichtbare Risse, durchdrehende Schrauben, falsch ausgerichtete Hardware, beschädigte Bohrer oder Materialwechsel hinzu.
Die Einschränkung ist eindeutig: Die Karte gilt für die getestete Kombination und gibt keine Auskunft über die Tragfähigkeit, die Sicherheit von Möbeln, die Haltbarkeit oder die Eignung für jede Plattencharge. Für diese Ergebnisse sind eine entsprechende Konstruktions- und Leistungsprüfung erforderlich.
Prüfen Sie die Kategorie „Spanplattenschrauben“ und die Werksübersicht . Senden Sie uns über das Anfrageformular Fotos der Platte, der Schraube, des Vorbohrers, der Befestigungsteile, der Kantenabmessungen, des Schadenszustands und Beispielfotos, falls eine Spanplattenschraube die Plattenkante spaltet .
Häufig gestellte Fragen
Wie nah darf eine Spanplattenschraube am Plattenrand sitzen?
Es gibt keinen universellen Abstand, der unabhängig von Leiterplatte, Schraube, Führungsstift, Hardware, Last und Produktdesign ist. Verwenden Sie die angegebenen Anforderungen und repräsentativen Tests für die jeweilige Kombination.
Verhindert ein Pilotloch das Aufspalten von Spanplattenkanten?
Ein geeigneter Pilotbohrer kann die lokale Verschiebung reduzieren, ein zu großer Pilotbohrer hingegen kann den Gewindeeingriff schwächen und ein mangelhafter Bohrprozess die Kante beschädigen. Vergleichen Sie die kontrollierten Kandidaten auf der realen Leiterplatte.
Lässt sich eine gespaltene Spanplattenkante reparieren?
Es hängt vom Ausmaß der Trennung, der Verbindungsfunktion, der Kantenposition, dem Zustand der Leiterplatte, der Hardware und den geforderten Leistungen ab. Wichtige oder wiederholt belastete Verbindungen erfordern möglicherweise den Austausch von Bauteilen oder eine gezielte Reparatur.
Eine geprüfte Risikokarte hilft dabei, zu verhindern, dass der Fehler „Schraubenrisse an der Plattenkante“ bei einer Produktionscharge erneut auftritt.
