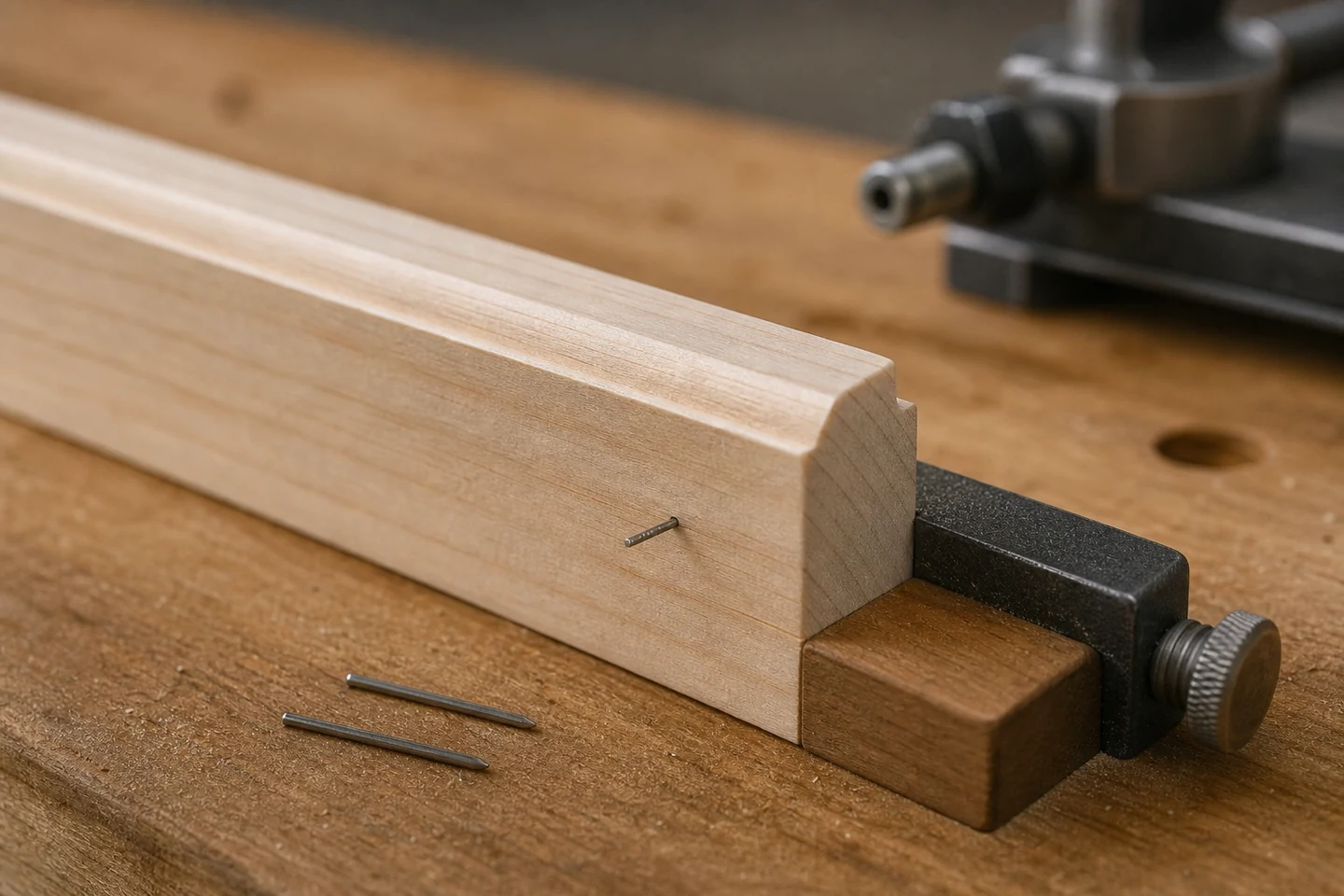

Шеге жиектің бүйірінен шыққан кезде, көрінетін нүкте жасырын жолдың соңы болып табылады. Түйіршіктердің ағып кетуі, бұрышты құрал, иілген қалыптау, жеткіліксіз тірек, шамадан тыс түйреуіш ұзындығы, жергілікті тығыздық, нүкте геометриясы және қосылыстағы қатты қабат жіңішке бекіткішті басқа жаққа бұрып жіберуі мүмкін. Оны бірден тарту белгіні түзетуі немесе бұзуы мүмкін.
Зақымдалған профильде жұмысты тоқтатып, құрамдас бөлікті сақтаңыз. Кесу немесе алу алдында кіру бетін, шығу бетін, құрал бағытын, кесу бағытын және бекіту реттілігін белгілеңіз.
Кесудің бүйіріндегі жазба түйреуішінің шегесі, профиль аймағы мен ұшынан қашықтықты қоса алғанда, орналасқан жеріне байланысты оқиға ретінде белгіленеді, осылайша кейінгі үлгілерді сол геометриямен салыстыруға болады.
Кіру және шығу нүктелерін қосыңыз
Кіру және шығу арасындағы жиек бойымен және көлденең қашықтықты өлшеңіз. Олардың арасынан көрінетін шығу векторы ретінде түзу сызық сызыңыз, содан кейін сол сызықты түйіршік бағытымен, профиль қалыңдығымен, жиектерімен, ойықтарымен және төмендегі қабылдау материалымен салыстырыңыз.
Нақты түйреуіш түзу сызық бойынша емес, қисық болуы мүмкін, бірақ вектор оқиғаның жалпы алғанда түйіршік бойынша, құрал бұрышы бойынша немесе қосылыстағы шекара бойынша жүретінін көрсетеді.
Бір өкілдік жолды ашыңыз
Ұсталған кесілген немесе қабылданбаған бөлшекке бекітілген шеберханалық кесу әдісін қолданыңыз. Төбелік жолға біртіндеп жақындап, көлденең қиманы масштабпен суретке түсіріңіз. Деформацияның басталатын жерін жазып алыңыз: кіреберістің дәл астында, жиектің ортасында, желім сызығында, негіздің ішінде немесе шығыс бетінің жанында.
Әмбебап себепті жариялау үшін бір ашық үлгіні пайдаланбаңыз. Салыстыру үшін сол кесу партиясынан сәтті бақылауды сақтаңыз.
Айнымалыларды вектордың айналасында айналдырыңыз
| Бақыланатын өзгеріс | Бекітілген күйде сақтаңыз | Сұраққа жауап берілді |
|---|---|---|
| Кесу дәнін айналдырыңыз | Құралдың бағыты және түйреуішті орнату | Жол орман бойымен жүре ме? |
| Рұқсат етілген құрал бағытын өзгерту | Белгіленген кесу аймағы бірдей | Жол кіру бұрышымен жүре ме? |
| Толық қолдауды қосыңыз | Түйреуіш, құрал және орналасу | Қисықты серпіліс немесе саңылау бастайды ма? |
| Бекітілген түйреуіш ұзындығын салыстырыңыз | Профиль, отбасы және қолдау | Қажетті байланыстан кейін шығу орын ала ма? |
Профильдің сыртқы енін ғана емес, оны да тексеріңіз
Сәндік жиекте моншақтың, ойықтың, қиғаштың немесе қуыс артқы жағының жанында жұқа өрім болуы мүмкін. Әрбір бекіту аймағында тиімді қабылдау қалыңдығын белгілеңіз. Иілген бетке орнатылған құрал, оператор жалпы компонентке тікбұрышты болып көрінгеннің өзінде, түйреуішті бүйірге бағыттай алады.
Жолды өзгерте алатын қиғаш кернеудің, қысқыштардың, желім түйіршіктерінің, саңылаулардың және қатты негіздердің бар-жоғын тексеріңіз. Кіреберіс маңындағы ағаштың жағдайын және көрінетін дәннің ағып кетуін жазып алыңыз.
Түйреуіш пен құралдың жағдайын салыстырыңыз
Түйреуіштердің сериясын, ұшын, ұзындығын, салыстыруын, магазиннің сәйкестігін, жетегінің және тұмсық күйін растаңыз. Пайдаланылмаған түйреуіштердің түзулігі мен зақымдалуын тексеріңіз. Өндірушінің процедурасына сәйкес бақыланатын сынақтар үшін расталған қызмет көрсетуге жарамды үйлесімді құралды пайдаланыңыз.
Жоғары қысым бағытталған түйреуішті түзу етпейді. Ол сол қисық жолды жылдамырақ жүргізіп, бүйірлік жарылысты немесе беткі зақымды арттыруы мүмкін.
Профильге тән бекіту картасын шығарыңыз
Рұқсат етілген аймақтарды, тыйым салынған жұқа аймақтарды, кіру бағытын, түйреуіш сілтемесін, тіреуішті және тексеру нүктелерін көрсетіңіз. Қабылданған және қабылданбаған көлденең қималарды сақтаңыз. Кесу профилі, ағаш бөлігі, түйреуіш, құрал, қосылыс қабаты немесе әрлеу процесі өзгерген кезде тексеруді қайталаңыз.
Шектеу ауқымында: шығыс векторын зерттеу буын беріктігін, ұзақ мерзімді беріктікті, әрбір материал партиясына жарамдылықты немесе өнім дизайнына сәйкестікті анықтамайды. Бұл шешімдер тиісті өнімділік әдісін талап етеді.
«Штыр шегелері» санатын және кең ауқымды пневматикалық бекіткіштер ауқымын қарап шығыңыз. Штыр сериясын, құралды, кесу профилін, кіріс және шығыс өлшемдерін, түйреуіш фотосуреттерін және көлденең қимасын кесу зерттеуінің шертпе шегелерінің шығу жағын анықтау үшін сұрау беті арқылы жіберіңіз.
Жиі қойылатын сұрақтар
Неліктен бассыз түйреуіштер ағаштың ішінде иіледі?
Жіңішке түйреуіштер дәндерді қадағалап, тығыздықтың өзгеруіне немесе қатты ерекшеліктерге сәйкес келуі, бұрыштан басталуы немесе жиек қозғалған кезде немесе тірек болмаған кезде бағытын өзгертуі мүмкін.
Қысқа түйреуіш бүйірлік жарылудың алдын ала ма?
Бұл жүру қашықтығын қысқартуы мүмкін, бірақ ол әлі де қажетті іліністі қамтамасыз етуі керек. Түйіршік, профиль қалыңдығы, кіру бұрышы, тіреуіш, ұшы және негізі маңызды болып қала береді.
Ашық тұрған түйреуіштің ұшын кесіп, толтыруға бола ма?
Бұл ішкі жолды немесе қосылыс нәтижесін тексермей көрінетін нүктені жасыруы мүмкін. Компонент пен бекіту жағдайы бағаланғаннан кейін бекітілген қайта өңдеу әдісін орындаңыз.
Ішкі векторды бақылау геометрияны зерттеу кезінде кесу шағымының бүйіріндегі түйреуіш шегенің шығуын қамтамасыз етеді.
